一、項目總概：

       本項目開始于2017年10月，設備應用于污水處理系統中，解決電機及水泵的使用問題?？紤]到污水處理廠的實地環境及應用條件，本系統控制部分均是采用我們南京歐陸電氣自主研發生產的光伏控制器、逆變器及變頻器三者相結合的方案，光伏控制+逆變處理+變頻啟動。

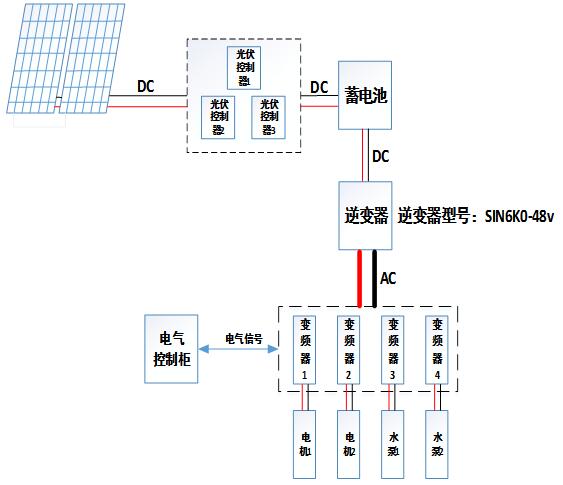

      首先通過光伏給蓄電池進行充電，蓄電池為逆變器提供直流輸入；逆變器逆變成交流輸出，為變頻器提供穩定的交流輸入，變頻器最終拖動負載，進行污水處理工作。下圖為整個系統的示意方框圖。

二、系統優點：

       利用光伏發電，高效利用可再生資源，環保無污染，通過光伏控制器的可靠控制，有效的提高了蓄電池的充電效率。

       通過逆變器輸出穩定的交流電，變頻器可以高效的運轉，因其具有變頻調速、軟啟動等功能，有效的提高了設備的節能效果，最高可將節電率達到20%～60%，同時，根據現場的設備要求，可以自行更改設備的軟啟動及軟關閉時間，產生平滑的電流曲線，延長設備的使用壽命。其中變頻器內部還嵌入了針對當前工況編寫的控制算法，提高設備的運轉效率。

      通過上述多種設備的結合，污水處理系統使用簡單，維護便捷，同時自帶多種保護功能，大大提升設備的運轉效率，減少了能源的消耗。

三、系統主要設備配置：

四、現場應用實景：

光伏板及電氣控制柜

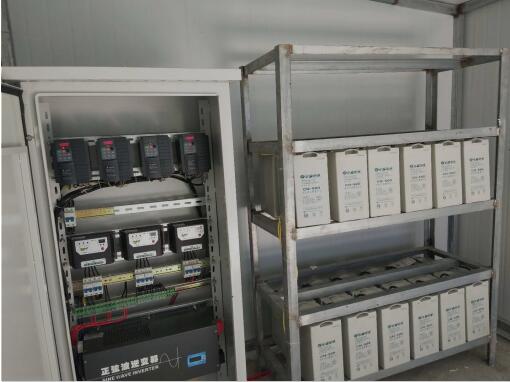

控制器及逆變器柜
